th圓環鏈條

1864M14鏈鉤

【產品類別】：th圓環鏈條

【材質】：20錳鋼，25錳釩

【板厚】：18mm

【適用機型】：TH315、TH400環鏈斗式提升機

18*64*M14鏈鉤是環鏈斗式提升機上常用鏈鉤，也叫做牛鼻絲、斗鉤，一般適用于TH315、TH400環鏈斗式提升機，配套鏈條有18*64*7環鏈條、18*64*9環鏈條。

18*64鏈鉤

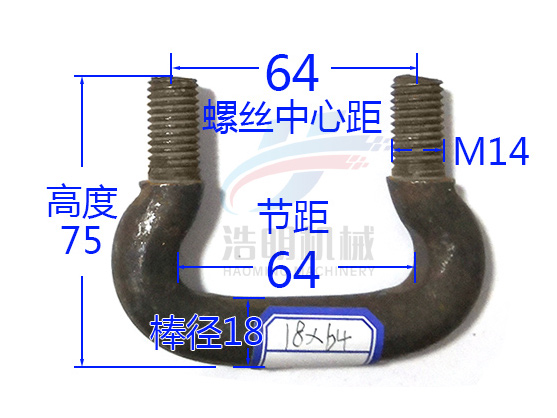

上圖為18*64*中64*M14鏈鉤的尺寸圖紙，可以看出來，棒徑為18mm，節距64mm，螺絲中心距64mm，高度75mm，螺絲直徑M14mm，同時還有M12、M16等螺絲直徑，可根據需要進行選型。

斗式提升機鏈鉤材質有20錳鋼、25錳釩等材質，均經過熱處理工藝，有著較好的耐磨性和較高的硬度。

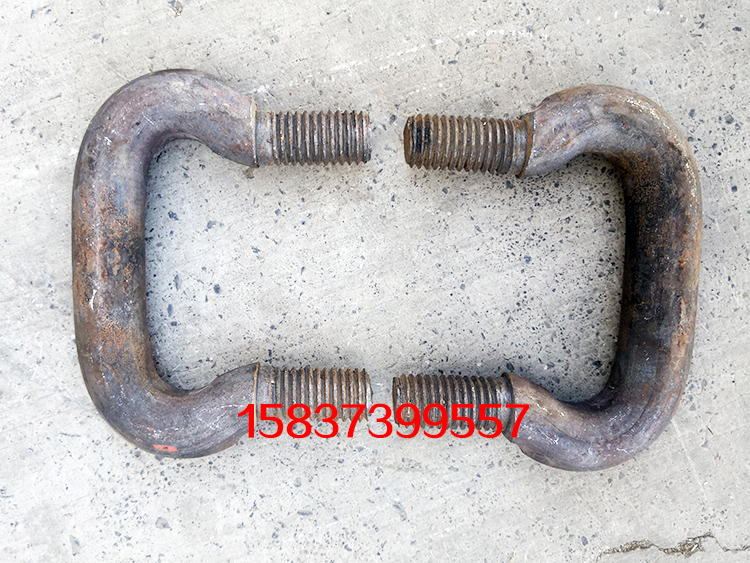

18*64鏈鉤實物照片

提升機鏈鉤尺寸參數

規格型號	棒料直徑D	節距P	絲中心距T	總高度H	絲長度L	絲徑M
12*36	12	36	36	65	20	10
14*50	14	50	45	68	22	12
18*50	18	50	45	75	27	14
18*64	18	64	64	75	27	14
22*86	22	86	86	105	33	18

注：可根據要求尺寸定制加工
