ne50提升機鏈條概述
ne50提升機鏈條是ne50雙排板鏈斗式提升機的專用鏈條，ne50是一種雙排板鏈提升機樣式，提升量為50噸/小時，可用來提升粉料、小顆粒物料等，例如沙子、石子、煤塊、金屬粉末、水泥、石膏、耐火材料、澆注料等，是一種常用的、性能穩定的斗式提升機。
ne50鏈條主要有銷軸、套筒、滾子、內連體、六孔外鏈板、銷釘組成，ne50是雙排鏈樣式提升機，因此鏈條是安裝在料斗兩側位置，鏈條只有一側有六孔外鏈板，和ne15鏈條、ne30鏈條樣式有所不同。
ne50提升機鏈條尺寸

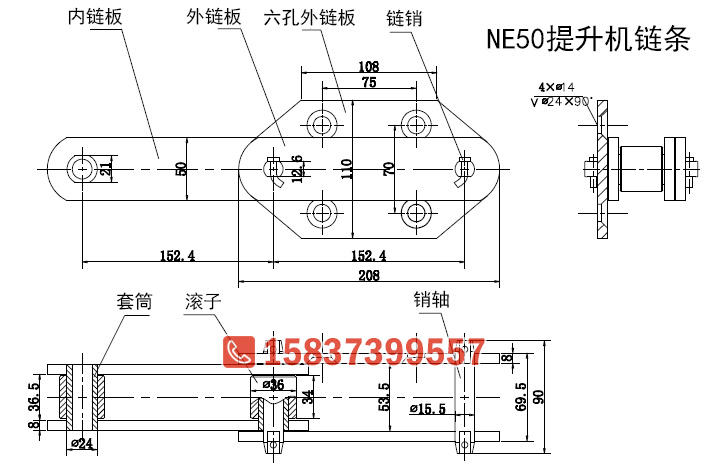

由ne50提升機鏈條尺寸參數圖，可以看出來，ne50鏈條和ne30鏈條尺寸比較類似，只是樣式上的區別，ne50提升機鏈條節距152.4mm，銷軸直徑15.5mm，銷軸產股90mm，安裝孔70*75mm，鏈板厚度8mm，鏈板高度50mm，內節內寬36.5mm，滾子直徑36mm。
購買ne50板鏈時，可以提供鏈條的長度數量，如果不知道需要多長，可提供ne50提升機的高度，或者配套的料斗數量，我們可以推算出來所需要鏈條的數量，ne50鏈條每20節為一條組裝發貨，即每條鏈條公稱長度為3.048米，收到貨物后，安裝好料斗后再進行ne50鏈條的連接安裝。
ne提升機鏈條尺寸參數
| 型號 |
節距 P |
滾子直徑 D |
銷軸直徑 d |
銷軸長度 L |
內節內寬 W |
鏈板厚 T |
鏈板寬 H |
六孔板高 H1 |
安裝孔 L1xL2 |
孔徑 d1 |
破斷載荷 KN |
備注 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 40x90 | 12 | 100 | 圖示一 | |
| NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 60x120 | 14 | 230 | 圖示一 | |
| NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 110 | 75x70 | 14 | 230 | 圖示二 |
| NE100 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 125 | 100x80 | 18 | 380 | 圖示二 |
| NE150 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 125 | 100x80 | 18 | 550 | 圖示二 |
| NE200 | 250 | 63.5 | 31.75 | 150 | 67.4 | 12 | 90 | 150 | 140x100 | 18 | 750 | 圖示二 |
| NE300 | 250 | 70 | 35 | 170 | 75 | 16 | 100 | 150 | 140x100 | 18 | 1000 | 圖示二 |
由ne提升機鏈條尺寸表可以看出來，ne50及更大的型號都是雙排鏈樣式，ne15和ne30都是單排鏈樣式，可以通過上表對照ne50鏈條的尺寸參數。
