14*50鏈鉤尺寸
14*50*M14鏈鉤是環鏈斗式提升機上常用鏈鉤，也叫做牛鼻絲、斗鉤，用于料斗和鏈條之間的鏈接固定。一般適用于TH160、TH250環鏈斗式提升機，配套鏈條有14*50*7環鏈條、14*50*9環鏈條。

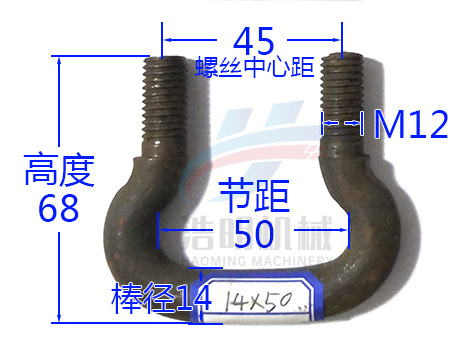

上圖為14*50*中45*M14鏈鉤的尺寸圖紙，可以看出來，棒徑為14mm，節距50mm，螺絲中心距45mm，高度68mm，螺絲直徑M12mm，在購買連鏈鉤時需要確定尺寸規格，可根據需要進行選型。
14*50鏈鉤材質
斗式提升機鏈鉤材質有20錳鋼、25錳釩等材質，均經過熱處理工藝，有著較好的耐磨性和較高的硬度。精品制造，拒絕劣質，我們的提升機鏈鉤均采用整柜鋼廠材料，沒有螺紋鋼、碳鋼材質制作。

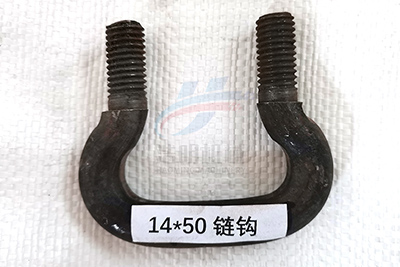

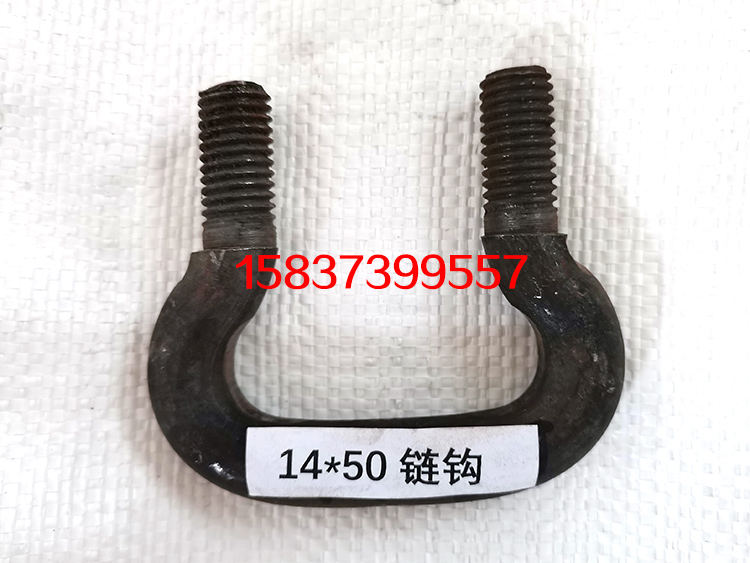

14*50鏈鉤實物照片
提升機鏈鉤參數尺寸
| 規格型號 | 棒料直徑D | 節距P | 絲中心距T | 總高度H | 絲長度L | 絲徑M |
|---|---|---|---|---|---|---|
| 12*36 | 12 | 36 | 36 | 65 | 20 | 10 |
| 14*50 | 14 | 50 | 45 | 68 | 22 | 12 |
| 18*50 | 18 | 50 | 45 | 75 | 27 | 14 |
| 18*64 | 18 | 64 | 64 | 75 | 27 | 14 |
| 22*86 | 22 | 86 | 86 | 105 | 33 | 18 |
注：可根據要求尺寸定制加工
